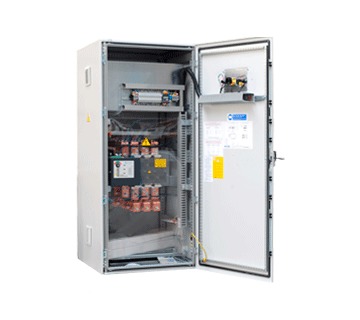

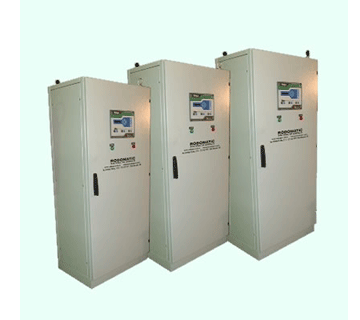

Quadro de Comando Automático NARDINI

O Quadro de Comando Automático NARDINI foi desenvolvido para realizar o controle, monitoramento e proteção de grupos geradores de pequeno, médio e grande porte, proporcionando maior segurança e confiabilidade durante a operação.

Em modo automático, o sistema monitora continuamente a tensão da rede elétrica. Ao identificar uma falha ou interrupção no fornecimento, o quadro inicia automaticamente o grupo gerador e realiza a transferência da carga, restabelecendo a alimentação elétrica.

Durante o funcionamento, o QTA NARDINI executa os procedimentos de partida, transferência e supervisão do grupo gerador, apresentando informações operacionais, instrumentação e status do sistema por meio de display alfanumérico.

Quando o fornecimento da rede elétrica é normalizado, o equipamento realiza automaticamente a retransferência da carga para a rede. Em seguida, executa o período de arrefecimento do motor e posteriormente efetua a parada automática do grupo gerador.

O sistema também possui recursos de proteção do grupo gerador. Caso seja detectada alguma condição de falha durante o funcionamento, o sistema de proteção entra em operação e pode realizar o desligamento do motor, contribuindo para evitar danos ao equipamento.

O Quadro de Comando Automático NARDINI oferece uma solução completa para aplicações que necessitam de acionamento automático, supervisão e transferência de carga entre a rede elétrica e o grupo gerador.

DADOS TÉCNICOS

O Quadro de Comando Automático NARDINI realiza a supervisão completa da rede elétrica e do grupo gerador, monitorando continuamente as condições de funcionamento do sistema. Em caso de falha da rede comercial, executa automaticamente o procedimento de partida do grupo gerador e a transferência da carga. Após o retorno da rede elétrica, realiza a retransferência da carga, o período de resfriamento do grupo e a parada do motor.

Características principais
Supervisão contínua das tensões da rede elétrica.
Partida automática do grupo gerador em caso de falha da rede.
Transferência automática da carga para o gerador.
Retransferência automática da carga para a rede após sua normalização.
Tempo de resfriamento programável antes da parada do motor.
Tempos de operação configuráveis individualmente conforme a necessidade da instalação.
Monitoramento da tensão da bateria com indicação no display.
Proteção contra baixa pressão do óleo lubrificante por meio de pressostato.
Proteção contra alta temperatura da água do motor por meio de termostato.
Parada imediata do grupo gerador quando detectada condição de falha.
Funcionamento nos modos Automático, Manual e Inibido.
Partida periódica programada do grupo gerador sem alimentação da carga.
Bloqueio programável para impedir funcionamento em dias e horários não desejados.
Garantia de 1 ano.
Display e informações disponíveis

Display alfanumérico de 20 caracteres por 2 linhas, permitindo visualizar:

Tensão das três fases da rede elétrica, fase a fase.
Frequência do gerador.
Tensão do gerador.
Tensão da bateria.
Modo de funcionamento: Automático, Manual ou Inibido.
Relógio com calendário.
Contador de partidas.
Horímetro.
Data ou quantidade de horas para a próxima manutenção preventiva.
Indicação das falhas detectadas pelo sistema.
Proteções do grupo gerador

O sistema pode efetuar a parada imediata do grupo gerador e indicar a ocorrência no display em situações como:

Falha na partida.
Subtensão do gerador.
Sobretensão do gerador.
Baixa pressão do óleo lubrificante.
Alta temperatura do motor, quando conectada ao respectivo dispositivo de monitoramento.
Alimentação e aplicação
Alimentação do comando: 12 Vcc.
Faixa de alimentação: 8 a 15 Vcc.
Redes compatíveis: 220 V e 380 V.
Supervisão: monofásica, bifásica ou trifásica.
Modos de funcionamento: Automático, Manual e Inibido.
Partida periódica programável: disponível.
Bloqueio por dias e horários: programável.
Parâmetros configuráveis

Para adaptar o equipamento às características específicas de cada instalação, o usuário pode configurar, entre outros parâmetros:

Tensão máxima aceitável da rede comercial.
Tensão mínima aceitável da rede comercial.
Tensão máxima permitida do grupo gerador.
Tensão mínima permitida do grupo gerador.
Tempo de espera para partida após a falta da rede.
Número de tentativas de partida.
Duração de cada tentativa de partida.
Tempo de pré-aquecimento antes da transferência da carga para o gerador.
Tempo de espera para retransferência da carga após o retorno da rede.
Tempo de pré-resfriamento do motor.
Tempo de estabilização do grupo gerador.
Tipo de supervisão da rede: monofásica, bifásica ou trifásica.
